年度開發者大會開幕第一天，AMD就不負眾望地公開了下一代主流APU Kaveri的諸多技術細節，強大得異乎尋常。

AMD宣稱，Kaveri將是史上最為強大的APU，同時也是對開發者最為友好的APU。它計劃在2014年1月14日正式發售(CES 2014結束之后)，陸續登陸桌面、筆記本、嵌入式、服務器領域，其中桌面上采用Socket FM2+接口，首發登場——此前幾代都是筆記本先行、DIY靠后，這次終于反過來了。

CES 2014大展上，AMD還會公布Kaveri APU的更多細節。

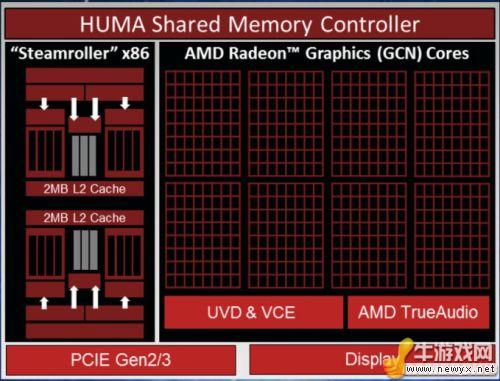

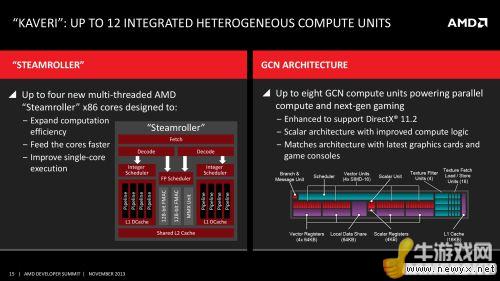

Kaveri將會配備最多12個異構計算單元，包括最多4個壓路機架構的CPU核心(兩個模塊)、最多8個GCN架構的GPU計算單元(512個流處理器)，其中前者還有4MB二級緩存，而后者已經堪比Radeon HD 7750。

相比于推土機、打樁機，新的壓路機核心將繼續提升計算效率、改進單核心執行效率，并且可以更快地“喂飽”核心，也就是前端進化。

GPU架構和最新的R9/R7系列保持一致，同樣可以支持DX11.2，還會支持TrueAudio、PCI-E 3.0。更確切地說，它是和R9 290X/290、R7 260X同樣的進化版GCN。

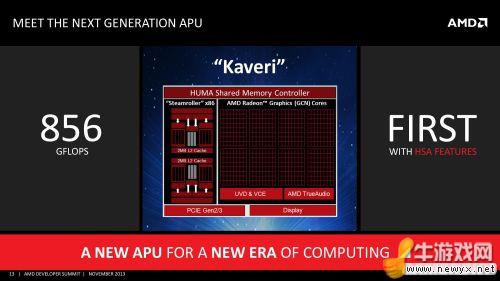

浮點性能達到856GFlops，相比Richland 779GFlops最多提升了10％。

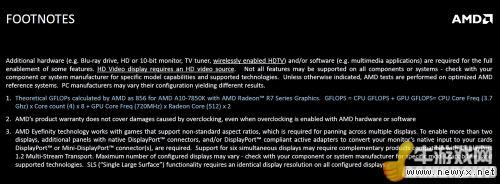

在一份解釋浮點性能來源的腳注里，AMD甚至毫不吝嗇地透露了Kaveri APU旗艦型號的具體編號、規格：A10-7850K，四核心，頻率3.7GHz(可能是基礎頻率)，圖形核心R7系列，512個流處理器，頻率720MHz。

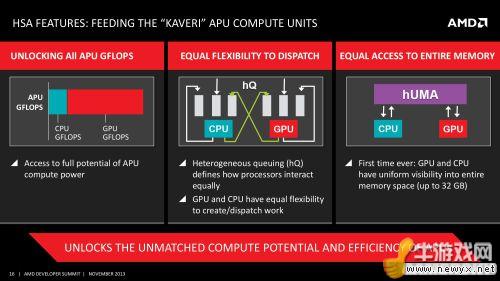

除了規格上的進化，Kaveri的最大使命當然是實現初步完整的HSA(異構系統架構)：第一次做到統一尋址，CPU/GPU可以共同訪問整個內存空間(最大容量32GB)，而新的“異構隊列”(hQ)可以確保CPU/GPU平等交互，而這在創建、分配工作負載上是同樣靈活的。

APU的計算潛力將因此得到徹底釋放，此所謂“對開發者最友好”。

至于是否支持DDR4，AMD一直沒有確認。AMD雖然說過，異構計算和內存類型是沒有關系的，DDR3、DDR4、GDDR5都無所謂，但根據形勢，Intel也要后年的Skylake平臺才會給桌面引入DDR4，加之新內存尚未完全做好市場化的準備，Kaveri上的可能性非常小。

TrueAudio同步引入比較意外，當然這得益于改進版GCN架構的部署。在此之前，APU在圖形架構上都要落后桌面顯卡一兩代，這次終于同步了。

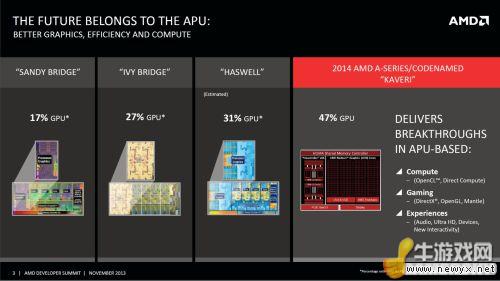

Kaveri，APU四步走戰略的第三步，承上啟下的關鍵一站。

AMD下一代Kaveri APU的各種關鍵細節今兒又被揭露了出來，和以往一樣，依舊以A10/A8/A6/A4-7000系列后綴型號命名，采用了全新的GCN核心架構，全新28nm壓路機核心架構和HSA異構架，Kaveri APU將更新采用FM2+插座，最快會在2014年1月14日上市。

AMD A10-7850K新旗艦Kaveri APU FM2+ 解析：

AMD A10-7850K是Kaveri APU系列中的旗艦，用于替代現有的A10-6800K APU。是4核8線程，最強大的是集成了R7核顯，主頻720 MHz，擁有512個GCN流處理器，圖形性能方面至少在Radeon HD7750之上！A10-7850K擁有最大856 GFLOPS計算性能比較意外，這個稍后我們會重點介紹，敬請期待！

​

此外A10 7850K默頻3.7 GHz，動態睿頻可達4 GHz，當然因為是解鎖版本，所以更多的性能需要我們進一步去超頻挖掘！其他規格包括：4 MB的L2高速緩存。AMD A10-7850K將支持兩個地幔API，TrueAudio，DirectX 11.2和OpenGL 4.3技術，雖然我們還不能確定具體的型號，但有消息爆出可能和R7 260X屬于同一級別，具體的型號應該是R7 260XM，如果消息屬實，這次的7850K的確很值得期待。

早在5800K時代我們測試就發現內存帶寬會影響到核顯的表現，這點也得到了各方業內同仁的確認，很多玩家為了發揮最大性能紛紛對內存超頻，實測的結果看還是有驚喜的！為此，AMD的第四代Kaveri APU已做出調整，采用了最新的HUMA異構系統架構（HSA ），能幫助GPU和CPU和GPU統一訪問整個內存帶寬，最關鍵的是他們之間是自動模式，新的內存控制器能很好的協調兩者之間的需求，最大限度的發揮APU GPU性能。

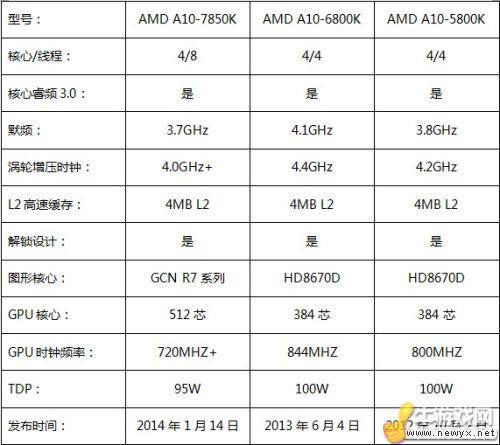

AMD Kaveri的7850K處理器和6800K/5800K參數規格對比：

CES 2014再見……
